L'invité des modules apparaîtra et mettra à disposition les outils d'édition.

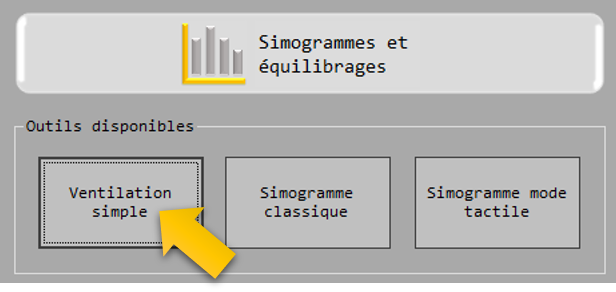

Cliquez ensuite sur le bouton marqué Ventilation simple pour accéder au module.
Cliquez ensuite sur le bouton marqué Ventilation simple pour accéder au module.
Pour accéder à l'invité des modules de ventilation, cliquez dans la barre de menu de la fenêtre principale sur l'icône 'Simogrammes et équilibrages'.
Utilisation
Ventilations simples
La création des Blocs Elémentaires et la mise en catalogue d'opérations, Ergotime® propose plusieurs mode de ventilation des tâches.
Cette section présente la mise en ventilation simple.
Attention, toutefois, ce mode ne permet pas le calcul des pertes à l'équilibrage comme dans les modules simogrammes.
La création des Blocs Elémentaires et la mise en catalogue d'opérations, Ergotime® propose plusieurs mode de ventilation des tâches.
Cette section présente la mise en ventilation simple.
Attention, toutefois, ce mode ne permet pas le calcul des pertes à l'équilibrage comme dans les modules simogrammes.

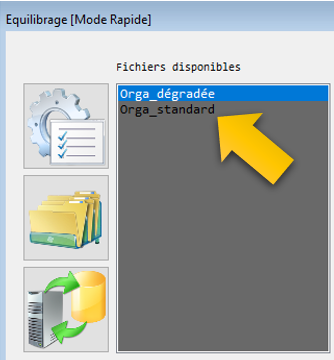

Cliquez dans la liste des fichiers disponibles pour ouvrir et consulter un existant.
Ce bouton permet d'enregistrer le fichier en cours.
Pour identifier ou renommer l'étude en cours, cliquez sur ce bouton, un invité apparaitra pour permettre la saisie du nouveau titre de fichier.
Si vous souhaitez repartir d'un fichier vide, cliquez sur ce bouton, une fenêtre vous invitera à saisir le nom de votre nouvelle étude.
Ce bouton permet d'enregistrer le fichier en cours.
Pour identifier ou renommer l'étude en cours, cliquez sur ce bouton, un invité apparaitra pour permettre la saisie du nouveau titre de fichier.
Si vous souhaitez repartir d'un fichier vide, cliquez sur ce bouton, une fenêtre vous invitera à saisir le nom de votre nouvelle étude.

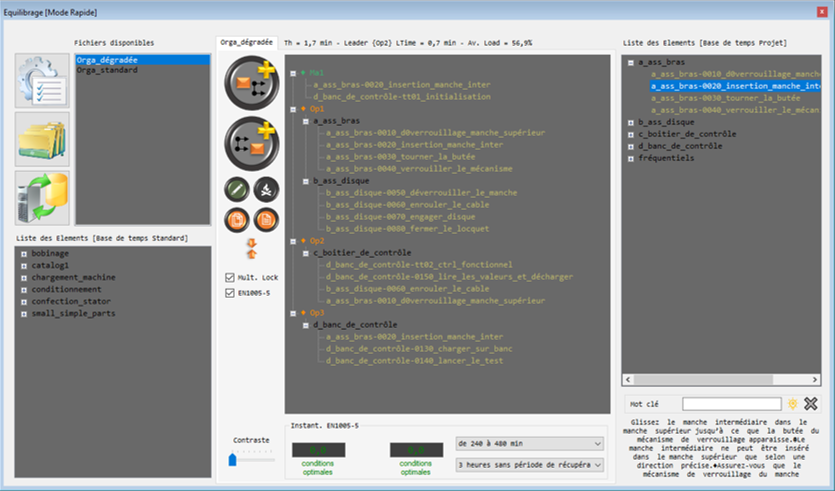

La fenêtre est dotée de 3 conteneurs :
le conteneur principal
le conteneur des eltras standards
le conteneur des eltras du projet actif
le conteneur principal
le conteneur des eltras standards
le conteneur des eltras du projet actif

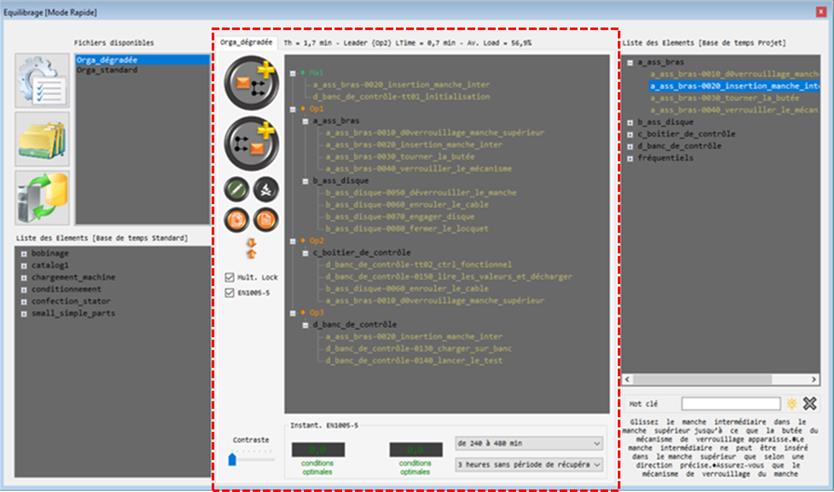

Le conteneur principal est la zone graphique centrale de la fenêtre.
C'est dans cette zone de travail que l'utilisateur va glisser les tâches utiles à l'assemblage du produit.
L'outil pour équilibrer les temps de fabrication sur la ligne de production est représenté sous la forme d'une arborescence.
Chaque noeud primaire doit être déclaré soit en humain, soit en machine.
La ventilation des tâches se réalise par glisser-déplacer des élements de travail disponibles dans les conteneurs secondaires.
Equilibrage réalisé, vous pouvez exporter votre étude de temps vers le 'mode complexe' si vous souhaitez aller plus loin dans l'optimisation ou tout simplement disposer des fonctions offertes par le simogramme, par exemple, analyse OCRA, taux de valeur ajoutée ou export de la gamme de fabrication.
L'outil pour équilibrer les temps de fabrication sur la ligne de production est représenté sous la forme d'une arborescence.
Chaque noeud primaire doit être déclaré soit en humain, soit en machine.
La ventilation des tâches se réalise par glisser-déplacer des élements de travail disponibles dans les conteneurs secondaires.
Equilibrage réalisé, vous pouvez exporter votre étude de temps vers le 'mode complexe' si vous souhaitez aller plus loin dans l'optimisation ou tout simplement disposer des fonctions offertes par le simogramme, par exemple, analyse OCRA, taux de valeur ajoutée ou export de la gamme de fabrication.

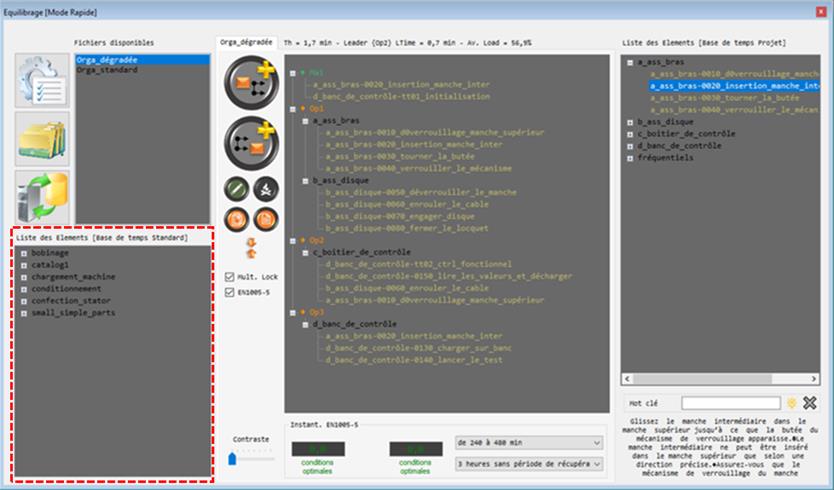

Les conteneurs secondaires sont la base de temps standards et la la base de temps projet, à partir de ces zones, l'analyste des méthodes industrielles pourra prendre et ventiler les activités nécessaires à la fabrication.
Base temps standard
Base temps projet

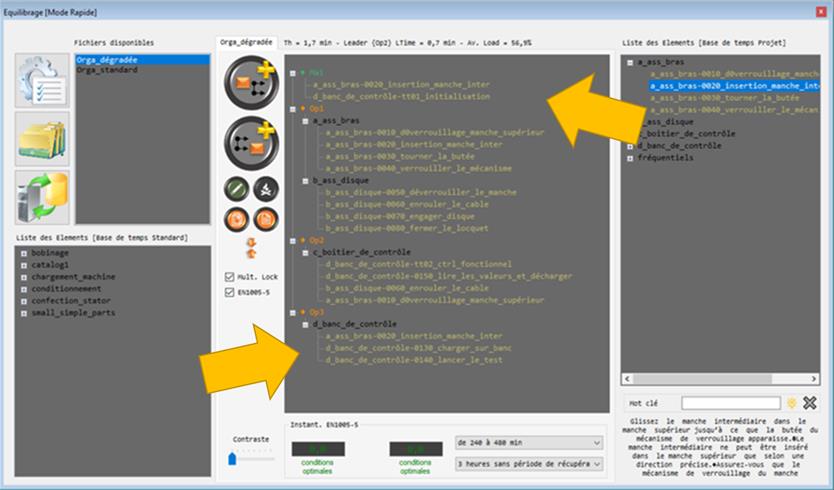

On débute par la création des effectifs et ressources technologiques mis à disposition sur la ligne de fabrication en cliquant sur ce bouton.
Ensuite, il suffit de glisser à la souris les éléments de travail utiles proposés dans les conteneurs secondaires du logiciel.
Pour disposer du contenu de la base de temps standards, il vous faudra créer un projet nommé 'STANDARD' dans le logiciel, puis de le garnir d'eltras analysés en mtm1, mtm2, mts ou modapts. Les analyses par chronométrage sont aussi accessibles.
Pour disposer du contenu de la base de temps standards, il vous faudra créer un projet nommé 'STANDARD' dans le logiciel, puis de le garnir d'eltras analysés en mtm1, mtm2, mts ou modapts. Les analyses par chronométrage sont aussi accessibles.
Si vous souhaitez effacer un eltra, une opération voir même un opérateur ou une machine dans le conteneur principal, sélectionnez le par un click puis utilisez ce bouton.
Il est possible de regrouper des eléments de travail ensemble en créant un groupe d'éléments. Utiliser le bouton à droite pour créer un groupe, une fenêtre apparaitra pour vous permettre de nommer le nouveau groupe.
Ce bouton permet de renommer un groupe d'éléments dans le conteneur principal.
En cochant cette case, vous disposez du déverrouillage de la molette centrale pour multiplier l'élément sélectionné.
Il est aussi possible d'appliquer un multiplicateur par saisie clavier en double cliquant sur l'élément cible.
Il est aussi possible d'appliquer un multiplicateur par saisie clavier en double cliquant sur l'élément cible.
Des boutons copier/coller sont mis à disposition.
Pour mettre en copie, sélectionnez l'élément ou l'arbre d'éléments à copier puis cliquez sur le bouton du haut.
Pour réaliser des sélections multiples enfoncer la touche 'CTRL' de votre clavier puis cliquez sur les éléments à sélectionner.
Pour mettre en copie, sélectionnez l'élément ou l'arbre d'éléments à copier puis cliquez sur le bouton du haut.
Pour réaliser des sélections multiples enfoncer la touche 'CTRL' de votre clavier puis cliquez sur les éléments à sélectionner.
Ce bouton réduit automatiquement tous les arbres ouverts.
Cochez cette case pour afficher l'évaluateur ergonomique OCRA.
